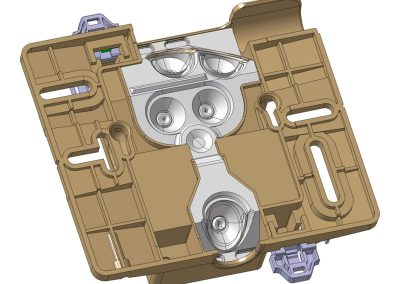

Boite cloison sèche LEGRAND

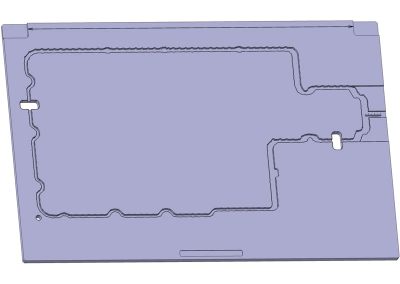

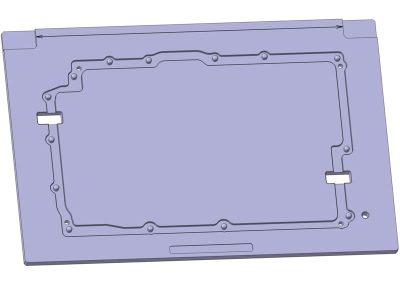

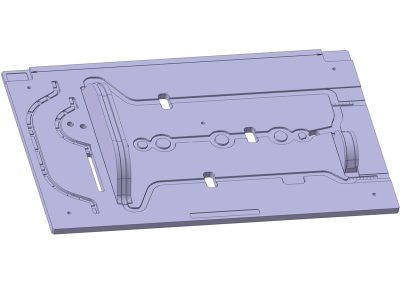

Outillage transfert de palette pour centre d’usinage 4 axes
Exemple de projet
Conception d’un nouveau produit : Poignée pour extracteur de calcul.
Cahier des charges du client :
- Extracteur existant (forme « ciseaux »). Trop encombrant. Obliger de tourner la main pour faire tourner le fil.
- Modifier la forme (nouveau Design) plus petit et qui permet de tourner le fil sans tourner la main.
Développement et conception du nouveau produit :
- Un premier Design est proposé pour intégrer les fonctions principales.
- 2 solutions de coques (2 demi-coquilles et 1 coque en démoulage direct)
- Curseur en une seule pièce avec insert et vis pour serrer le fil.
- Montage des molettes avant et arrière en force (pièces indémontables)
- Rotation des molettes par rapport à la coque (nervure dans une gorge)
Réalisation d’un prototype :
- Prototype réalisé par stéréolithographie.
Revue de projet avec le client :
- Mise à jour de Design
- Revoir la conception du curseur, car la rainure de la coque ne doit pas être débouchante.
Suite à la revue :
- Nouveau Design
- Curseur en 2 parties
- La première (curseur) partie qui se glisse dans la coque
- La deuxième partie (préhenseur) s’insère en force par l’extérieur
- Le tout est verrouillé par la vis.
Concept validé par le client :
- Industrialisation des pièces
- En partenariat avec le mouliste, mise à jour des plans de joints et des dépouilles.
- Choix des matériaux:
- Corps et molettes en PA66 blanc
- Curseur et préhenseur en ABS turquoise
